社史の棒グラフを組み直す 軸の途中省略で差を大きく見せない

社史や周年冊子で二つの数量を棒グラフにするなら、棒はゼロから同じ目盛で描きます。途中から始めた軸では、小さな違いが大きな長さの差に見えることがあります。数量の全体はゼロ起点の棒で、細かな違いは添えた数表で確かめられる紙面に整えます。

原表で年・項目・単位をそろえる

図を描く前に、数値が何を数え、いつの時点を示すのかを原表へ戻って確かめます。この記事では、総務省統計局「第74回日本統計年鑑」の9-3表から、2022年（令和4年）の繊維工業と印刷・同関連業の事業所数を抜粋します。公式の表計算ファイルでは、繊維工業がA12・D12、印刷・同関連業がA16・D16に対応し、D5の見出しは「事業所数」です。[1]

年鑑の版は令和7年ですが、この二つの数値の対象年は2022年です。また、表の冒頭にある「金額100万円」は金額欄の単位で、事業所数の単位ではありません。表題だけで判断せず、使う列の見出しと、値の対象年を図にも残します。

ここで扱うのは、公表された産業別の事業所数二項目です。一社の成長や年度をまたぐ増減を示すものではありません。自社の社史に使う図では、自社資料の集計対象、期間、単位をそろえ、確認担当者が確定した値から紙面を組みます。

棒の長さをゼロから描く

棒グラフは、塗られた棒の長さで数量を伝えます。軸を途中で切ると、棒に残った長さの比が元の数量の比と違ってしまいます。ONS（英国国家統計局）の図表指針でも、棒のように長さや面積で値を示す図は、軸をゼロから始めるとしています。[2]

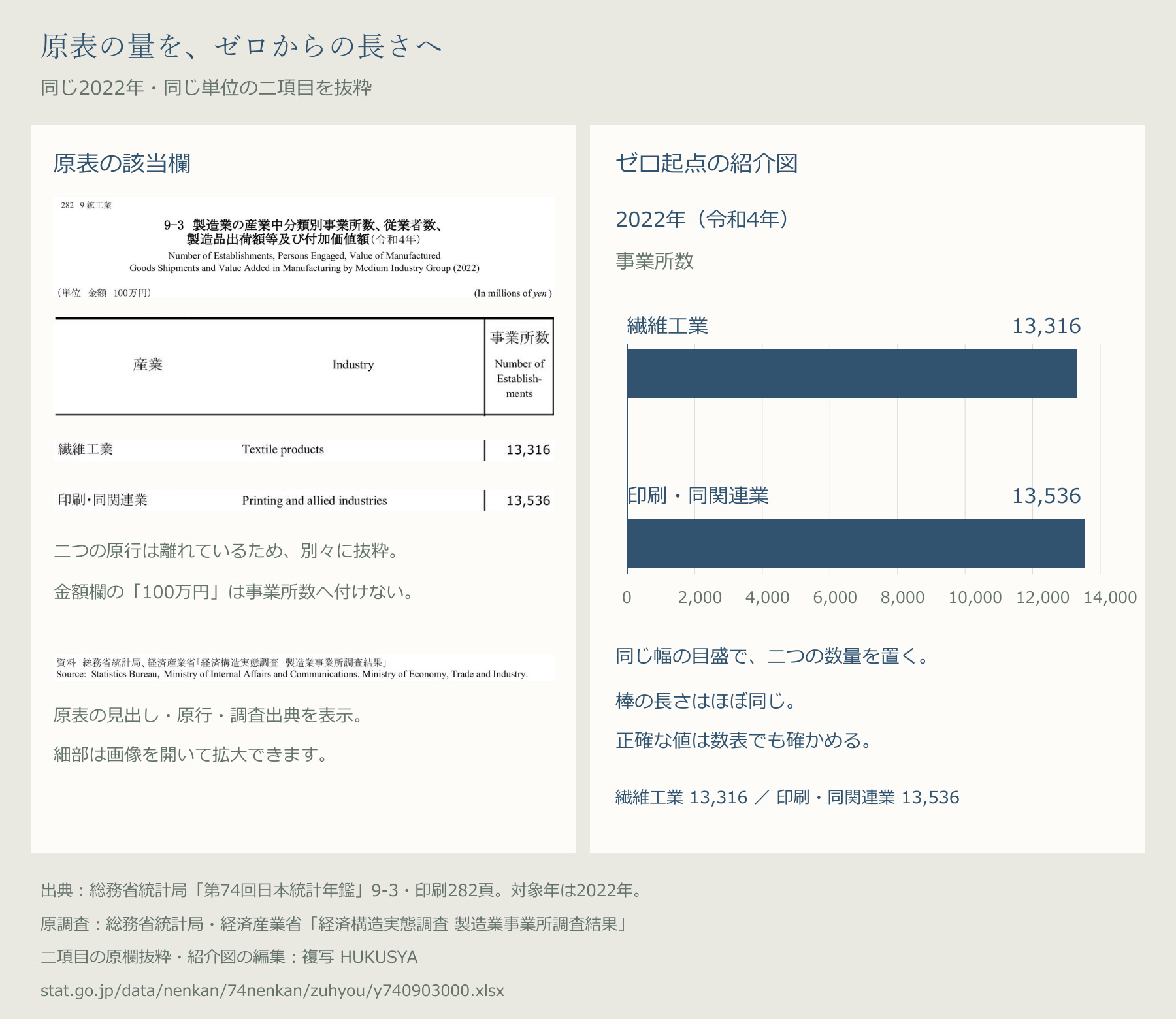

次の紹介図は、二つの棒をゼロから14,000までの同じ目盛に置いています。13,316と13,536の棒は、ほぼ同じ長さに見えます。この見え方を保ったまま、正確な値を棒のそばと数表へ記します。

細かな違いは数表を添えて伝える

ゼロ起点では棒の長さが近く、細部を見分けにくいと感じる場合もあります。そのときは棒を引き伸ばさず、数表を近くに置きます。紙面で全体の量をつかみ、文字で正確な値を確かめられる組み合わせです。

2022年（令和4年）の事業所数・二項目の抜粋

産業	事業所数
繊維工業	13,316
印刷・同関連業	13,536

この表は原表の二項目を抜粋したもので、全産業の一覧や順位表ではありません。図と表が同じ対象年・項目・数値を扱っているかを確認し、抜粋範囲も説明します。別の計算値を載せる場合は、原値とは分けて、その計算の意味と根拠を確かめてから考えます。

なお、線グラフや散布図まで、すべての軸を必ずゼロにそろえるという話ではありません。ONSの指針は、長さや面積で数量を表す図と、それ以外の図を区別しています。社史の図も、何を比べるかに合わせて形式を選びます。[2]

冊子の幅に収めても、起点と出典を残す

冊子では、目盛や注記を置く余白も図の一部です。二つの棒に別々の目盛を使ったり、ゼロや単位を紙面の外へ押し出したりしないよう、見開き全体で確認します。縮小した紙面で数字が細かくなるなら、図の項目を減らす、数表を隣に置く、原表を別頁へ案内するなど、残す情報を考えます。

冒頭の表紙・見開きの冊子イメージも、左に二行の数表、右に同じ二項目のゼロ起点の棒を置く組み方です。最終の掲載図では、対象年、事業所数という単位、原表の出典をそろえ、元の値へ戻れるようにします。画像だけでなく、本文の表や画像の説明文にも同じ二値を保ちます。

原表と掲載範囲を添えて相談する

社史の図を相談する際は、元の表、使いたい期間と項目、単位、掲載してよい範囲、内容を確認する担当者をそろえてください。元の資料に図がある場合は、その図と元の数表を一緒に用意すると、どの値をどの表現へ移すのかが明確になります。

複写の企業資料の保存・社史の編集相談では、写真や文書などの記録をデータとして整え、希望に応じた内容の整理・編集や冊子・Web制作を相談できます。原値の確定と内容確認は社内の担当者と進め、編集、印刷、製本、公開後の更新は、希望する工程と費用を個別に確認します。

参考資料

1. 総務省統計局 第74回日本統計年鑑・第9章 製造業、9-3表 製造業の産業中分類別事業所数等（令和4年・原表XLSX）。シートy0903000のA12/D12、A16/D16、見出しD5を参照。統計局ホームページの利用についても参照。
2. Office for National Statistics Axes and gridlines。棒などの長さ・面積で量を示す図の軸と、線・散布図の軸の範囲を区別。
